Більшість новачків про це не знають

І не тільки початківці, я й люди з досвідом не знають або забувають про такі корисні інструменти.
Додавайте в закладки, якщо було корисно.

ВИРІВНЮВАННЯ


Є багато способів модифікувати елементи в Revit, але інструмент Align найбільш корисний. По-перше, це дуже швидкий інструмент. Більшість елементів, які ви хочете перемістити в Revit, матимуть певне ставлення до інших елементів. Вирівнювання робить цей процес трохи швидше.

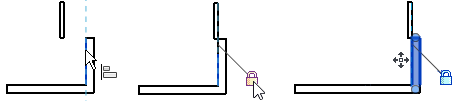

Виберіть інструмент Вирівнювання на вкладці Змінити. Клацніть один раз на еталонному елементі, потім натисніть ще раз на елементі, який потрібно перемістити.


Інша причина, по якій цей інструмент корисний, полягає в тому, що ви можете рухатися й обертати елемент одночасно. Як ви бачите на прикладі нижче, ми повертаємо компонент назад в ортогональне положення, прив’язуючи його до стіни.


Кожен раз, коли ви використовуєте інструмент Вирівнювання, ви помітите, що з’явиться маленький значок блокування. Ви можете натиснути на значок, щоб обмежити елементи разом. Це означає, що якщо один елемент переміститься, то інший піде за ним.

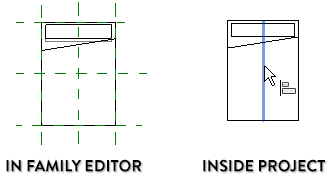

При розміщенні родин компонентів ви помітите, що можуть бути додаткові посилання на додаток до ребер геометрії. Це тому, що інструмент вирівнювання автоматично висвітлює опорні площини. У сімействі ліжок, які ми маємо нижче, ви можете бачити систему відліку в середині ліжка. Площина відліку невидима при завантаженні в проєкт, але її можна використовувати в якості посилання при використанні інструменту вирівнювання.

Примітка: цю функцію можна відключити. У сімействі змініть для обраної площини параметр “Not a Reference“на “Is Reference“.

ДЕТАЛЬНІ ЛІНІЇ (DL)

Серед початківців звучить невдоволення з приводу того, що складно швидко побудувати макет і експериментувати з розмірами.

Відмінний спосіб роботи – зробити швидку розмітку за допомогою Detail Lines. Цей тип елементів видно тільки в одному виді, вони не є частиною 3D-моделі. Це означає, що тобі не потрібно турбуватися про те, що ти зіпсуєш модель і розлютиш своїх колег.

При використанні Detail Lines для побудови макета використовуйте кольорову лінію, щоб відрізнити лінії від реальних елементів моделі. Червоний колір відмінно підходить для цього.


Коли ваше “швидке планування” завершене, ви можете побудувати стіни через неї за допомогою Pick Lines (дивіться статтю https://parametric.center/zhyttyehytryky-dlya-pratsyuyuchyh-u-revit/).
Ви також можете згрупувати свій макет і зберегти його в іншому місці.

Ілона Жаб'як

Копірайтер
