Це може стати вашою помилкою


Читайте статтю, щоб не ставати на ці граблі.

ПОВЕРНУТИСЯ В CAD ДЛЯ ДЕТАЛІЗАЦІЇ

Тяжко злічити кількість разів, коли ми чули: “REVIT – це здорово для моделювання, але ми повертаємося до відділу деталей”.

Проблема в тому, що Revit деталізації інструментів часто неправильно розуміють. У вас досить багато гнучкості в тому, як ви організовуєте детальну роботу. Найбільш поширеним методом є додавання деталей до тривимірних моделей. У вас також є можливість використовувати Drafting Views, які є повністю 2D-переглядами, не пов’язаними з моделлю. Це «2D безпечний простір», де ви можете складати все, що завгодно, не турбуючись про пошкодження вашої моделі Revit.

При створенні розділу, виклику або піднесення ви можете використовувати “Reference Other View” і вибрати Drafting View. Таким чином, подання буде правильно рефероване при розміщенні на аркуші, залишаючись при цьому повністю двовимірним.

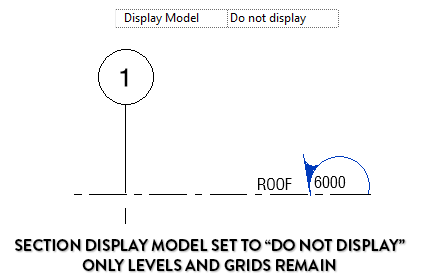

Інший спосіб деталізації – використовувати реальні секції та винесення, але відключити модель. Тривимірні елементи будуть невидимими, але ви все одно побачите рівні та сітки, які будуть використовуватися, як посилання. Такі інструменти, як “Точкова висота”, також будуть вказувати на правильну висоту.
