Ви можете уникнути цих помилок

Створювати безглузді легенди та примітки плану

Іншим пережитком світу САПР є безглузда система легенд. Багато користувачів створюють текст для анотування планів. “Безглуздий” означає відсутність зв’язку між нумерацією приміток в плані та описом в легенді. Ймовірність помилки досить висока.

Чесно кажучи, Autodesk не включив в шаблони за замовчуванням чітку систему заміток про плани. Для багатьох користувачів система ключових повідомлень є дещо складною.

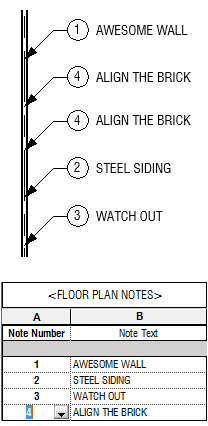

Гляньте на автоматизовану систему Plan Note. Ця система використовує графік в легенді замість тексту.



Надлишкова модель малих тривимірних елементів

Деякі пристрасні користувачі схвильовані та починають перемоделювати все. Гарне емпіричне правило – не моделювати речі, які менш як 4 ” (100 мм), в залежності від проєкту, звичайно. На зображенні нижче користувач вирішив змоделювати вишукані молдинги внизу стіни.


У деяких випадках може бути гарною ідеєю моделювання цих елементів, особливо якщо ви будете використовувати модель для рендеринга. Якщо ні, то це, ймовірно, трохи занадто. Досить простого редакційного погляду з профілем форми.

Попередні статті читайте в нашому блозі.
