Життєхитрики для працюючих у Revit


Часто ми забуваємо хитрощі та навички, що “завчили” в університеті. Нагадаємо декілька з них в цій статті

Тимчасові РОЗМІРИ

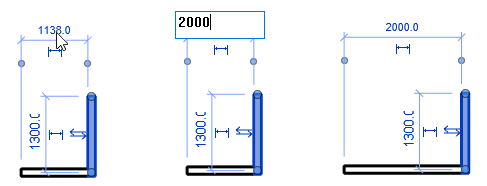

Кожен раз, коли ви вибираєте елемент, ви побачите безліч невеликих синіх ліній і з’являється синій текст. Це тимчасові розміри. Зазвичай ви отримуєте як вертикальний, так і горизонтальний часовий вимір, який буде ставитися до сусідніх елементів. Ви перетаскуєте сині точки, щоб змінити посилання на лінію свідків.

Ви можете зробити будь-який часовий вимір постійним, натиснувши на значок під синім значенням.


PICK LINES (Вибрати лінію)

При створенні стін або інших аналогічних елементів, де необхідно малювати лінійні елементи, переконайтеся, що використовуєте параметр Вибрати лінії малювання. Це дозволяє «клацнути» по лінії, щоб миттєво створити елемент, відповідних кордонів лінії.

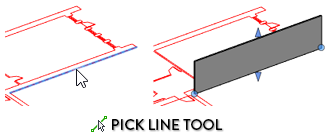

У прикладі нижче, стіна створюється шляхом вибору пов’язаного САПР-файлу.

Інше використання цієї функції – створення кордонів таких елементів, як підлоги та даху. Наприклад, можна використовувати Вибрати лінії й клацнути по межі стін.
Ви можете навіть натиснути значок блокування, щоб переконатися, що кордони обмежені стінами.



ТОНКІ ЛІНІЇ (TL)


Revit – це програма “What You Get”. На відміну від Autocad, то, що ви бачите на екрані, буде надруковано точно так, як ви бачите. Хоча це в основному добре, інколи може трохи дратувати, коли ви моделюєте елементи. Товщина лінії може перешкодити вам побачити елементи, які знаходяться близько один до одного.

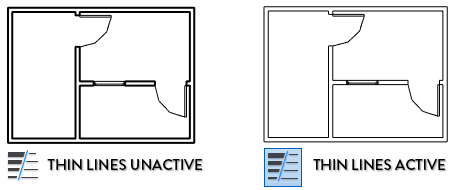

Щоб розв’язати проблему, Revit надає функцію під назвою Thin Lines. Ви знайдете цей інструмент на вкладці View або використовуючи гарячу клавішу TL. Кожен рядок буде мати ширину 1 піксель. Цей інструмент впливає тільки на ваш екран; друковані елементи будуть показувати реальну товщину.


Читайте наш блог. Там багато корисного та цікавого!
